Rosemount// SDG-CI-K4-DILM32Industrial

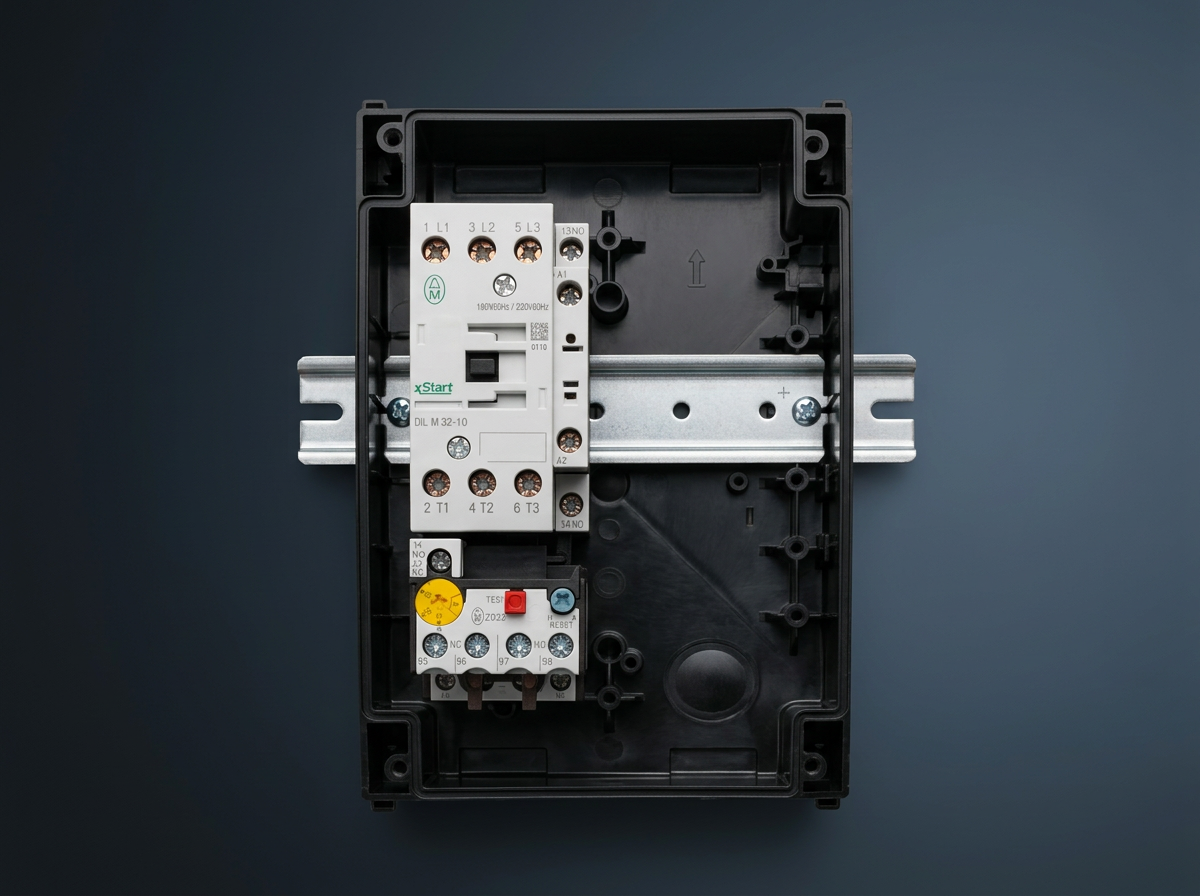

Arrancador Mediano Moeller CI-K4 · DILM32-10 + ZB32
Arrancador Moeller CI-K4 con contactor DILM32-10 y relé térmico ZB32. Envolvente plástica con doble pulsador industrial. Diseñado para motores trifásicos hasta 15 kW / 20 HP en bombeo, ventilación y procesos continuos.
// ¿Para qué sirve?
Arranque, paro y protección contra sobrecarga y falla de fase en motores trifásicos medianos: bombas centrífugas, ventiladores industriales y sistemas HVAC.
// Aplicaciones industriales
Bombeo industrialHVACProcesos continuosQuímica
// 01
Descripción
Arrancador Moeller CI-K4 con contactor DILM32-10 y relé térmico ZB32. Envolvente plástica con doble pulsador industrial. Diseñado para motores trifásicos hasta 15 kW / 20 HP en bombeo, ventilación y procesos continuos.
// Uso:Arranque, paro y protección contra sobrecarga y falla de fase en motores trifásicos medianos: bombas centrífugas, ventiladores industriales y sistemas HVAC.
// 02
Especificaciones técnicas
Datos eléctricos
- corriente ac3
- 32 A
- potencia max
- 15 kW (~20 HP) a 400 V AC-3
- tension aislamiento
- 690 V
- tension bobina
- 190 V/50 Hz · 220 V/60 Hz
Otros
- modelo
- CI-K4-125-TS
- contactor
- DILM32-10
- rele termico
- ZB32 (rango 1–32 A)
- auxiliares
- 1 NA (13-14) + 1 NC (21-22) + ZB (95-96 NC / 97-98 NA)
- bornes control
- A1 / A2 en bobina
- actuadores
- Pulsador verde 'I' + rojo 'O'
- proteccion
- IP55
- origen
- Moeller · Eaton
// 03
Aplicaciones industriales
Bombeo industrialHVACProcesos continuosQuímica
// 04
Materiales y limitaciones
// Materiales / Uso recomendado
- Motores trifásicos
- Bombas centrífugas
- Sistemas de ventilación
// No recomendado para
- Motores > 22 kW
- Cargas de arranque muy pesado
// 05
Accesorios compatibles
Módulo auxiliar DILM32-XHI22Temporizador de rearme automáticoGuardamotor PKZM01 upstream
// 06
Ficha técnica y descargas
// 07
También de Rosemount
// SDG-CI-K3-DILM7

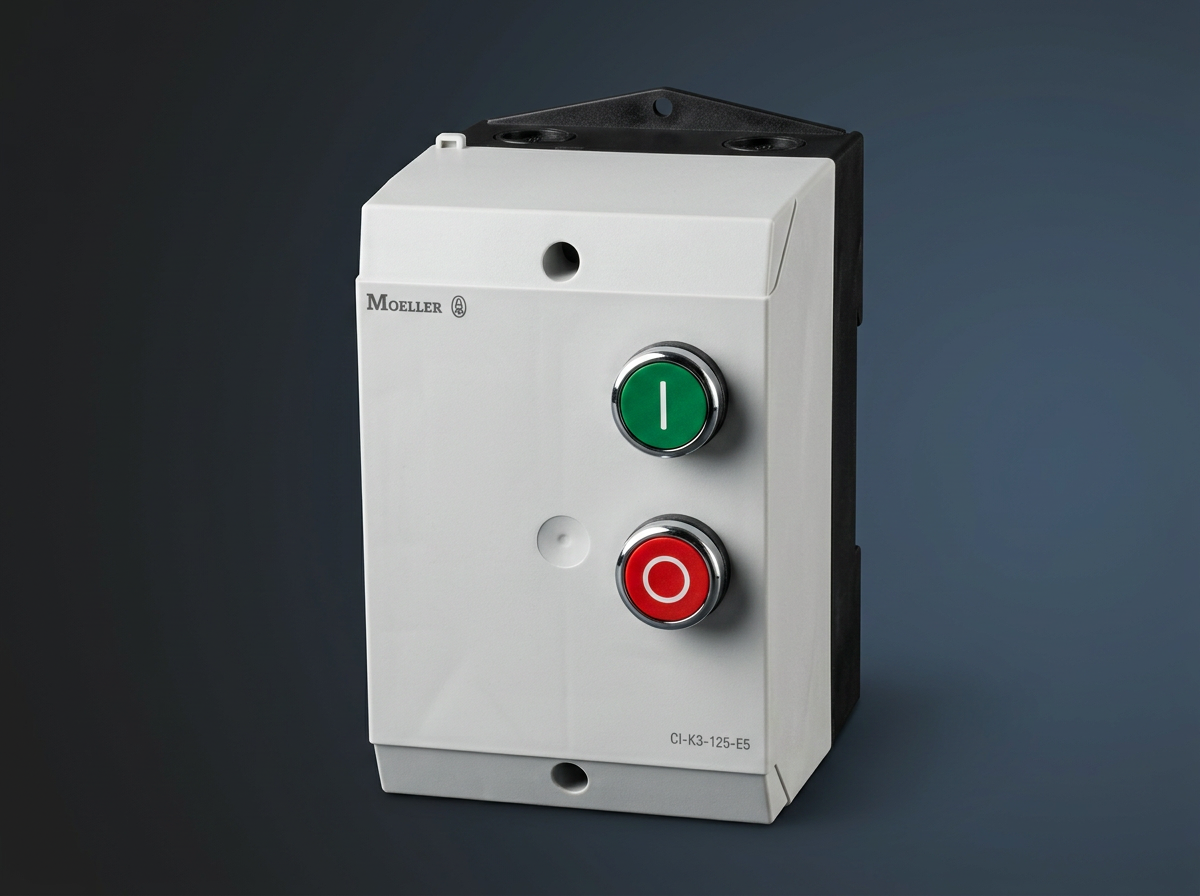

Arrancador Miniatura Moeller CI-K3 · DILM7-10 + ZB12
Ver ficha →
// SDG-DILM65-DIN

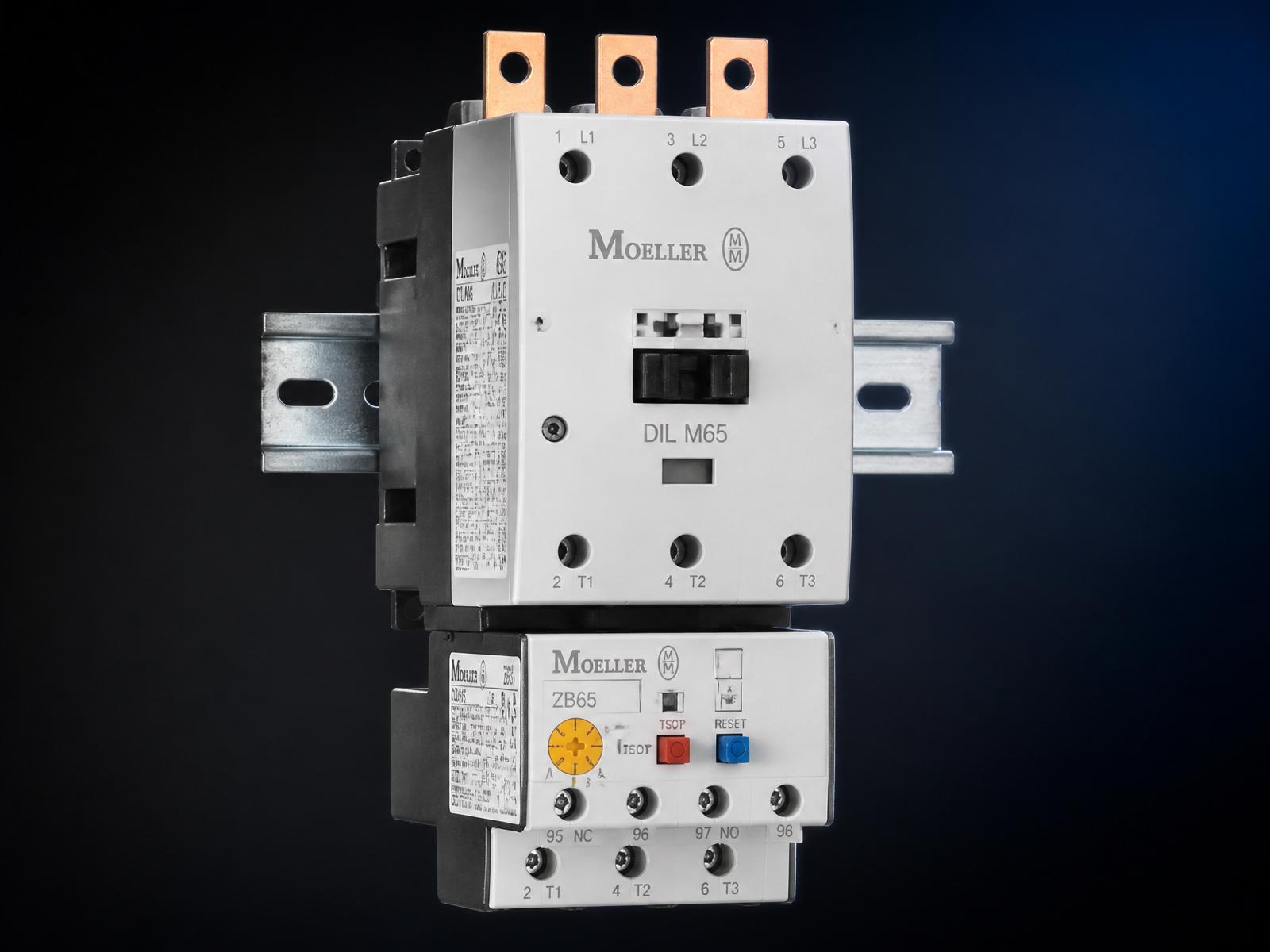

Conjunto de Potencia Moeller DILM65 + ZB65 (Riel DIN)
Ver ficha →
// SDG-CI-K5-DILM80

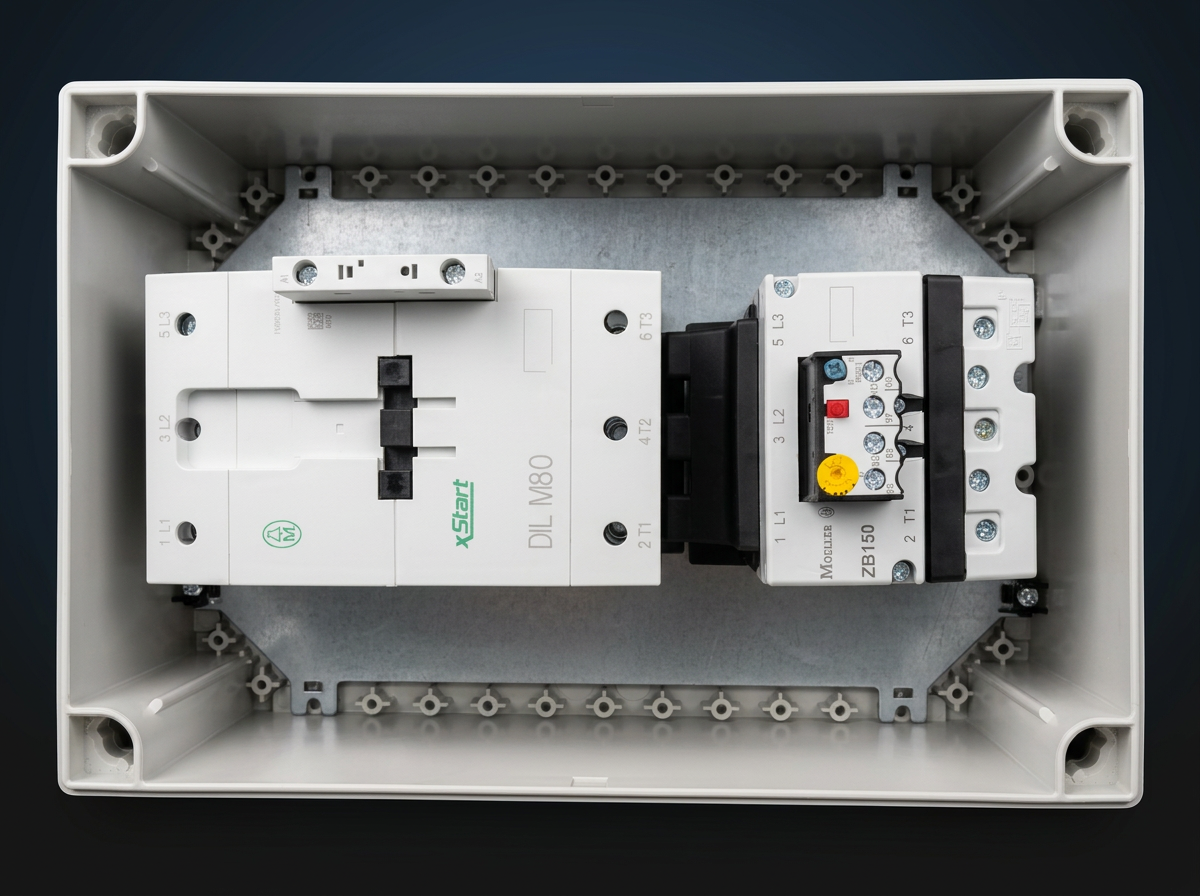

Arrancador Industrial Moeller CI-K5 · DILM80 + ZB150-100
Ver ficha →
// SDG-D250-DILM185

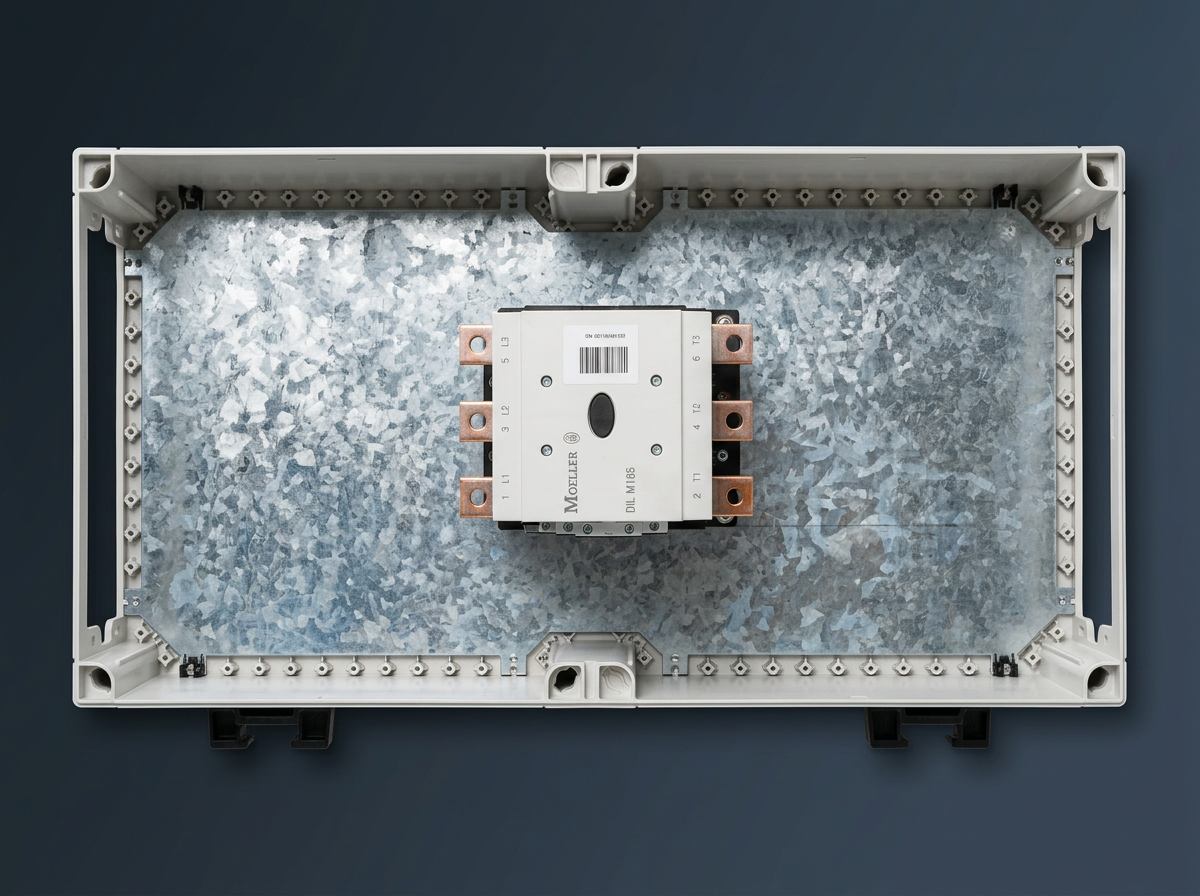

Contactor Heavy Duty Moeller DILM185(-S) · Caja Transparente D 250
